coMis智能變電站設計系統應用案例2
——國網山東省電力公司經濟技術研究院
一、企業簡介：
國網山東省電力公司經濟技術研究院（以下簡稱“山東省經研院”）成立于2012年4月9日，具備工程設計甲級、工程咨詢乙級和工程監理甲級資質。作為“三集五大”體系建設下組建的全新單位，是國網山東省電力公司電網發展的重要支撐單位。
二、案例背景：
2009年，國網在“特高壓輸電技術國際會議”上提出了名為“堅強智能電網”概念。此后，作為堅強電網基礎核心的智能變電站，隨技術的不斷成熟進入了大規模建設階段，在建智能變電站數量呈爆發式增長。相應的建設給電力二次設計工作者帶來了工作壓力。智能變電站“一次設備智能化、二次設備網絡化、信息交互標準化、設備檢修狀態化”的主要特點使二次設計工作產生了巨大改變，但設計人員手中沒有適用于智能變電站二次設計工作的工具來應對設計方式的改變。

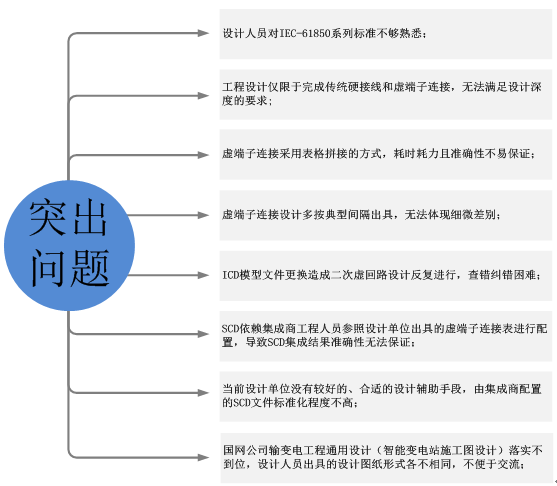

山東省經研院發現各設計單位在智能站的實際設計工作中面臨以下8點問題：
上述問題導致智能變電站的設計建設周期過長，同時給智能變電站運維檢修工作造成一定困難，山東省經研院電力二次設計人員期望系統性解決上述問題，提高工作效率，增強設計成果的規范性。
三、解決方案：
基于問題現狀，山東容弗新信息科技有限公司為山東省經研院提供了相關coMis智能變電站設計系統，使以上問題迎刃而解，效果顯著。
解決方案歸納如下：

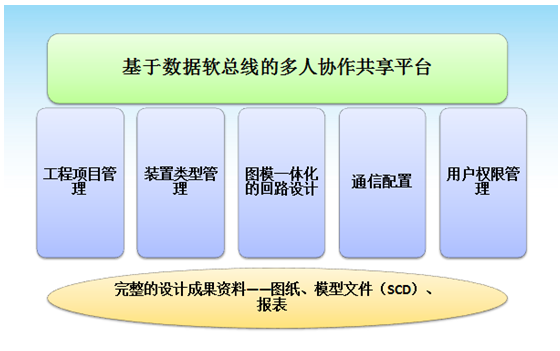

圖3：coMis智能變電站設計系統亮點示圖

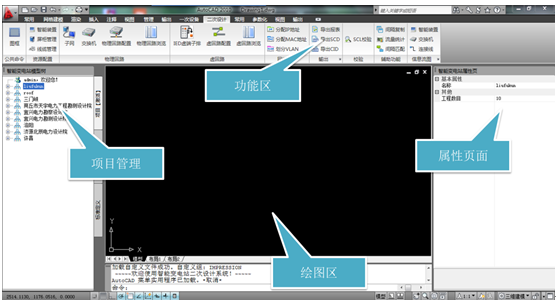

圖4：coMis智能變電站設計系統主界面示圖
圖6：光配連接示圖

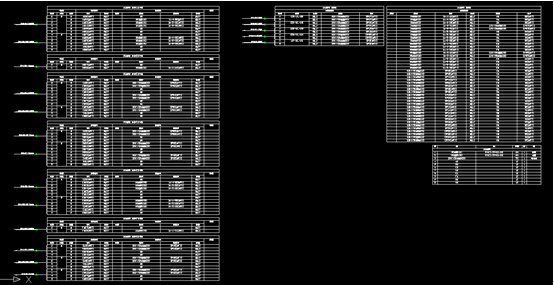

圖7：coMis設計系統繪制的光纜尾纖聯系圖示圖

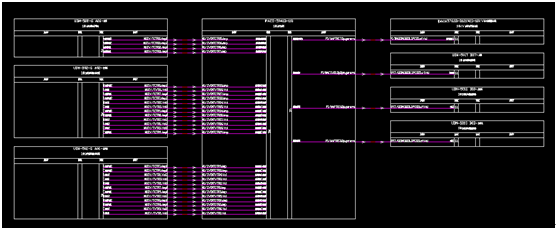

圖8：coMis智能變電站設計系統繪制的虛回路示圖
圖9：coMis智能變電站設計系統表格導出功能示圖

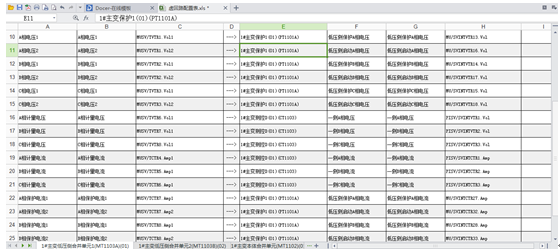

圖10：coMis智能變電站設計系統導出的虛端子連接表示圖

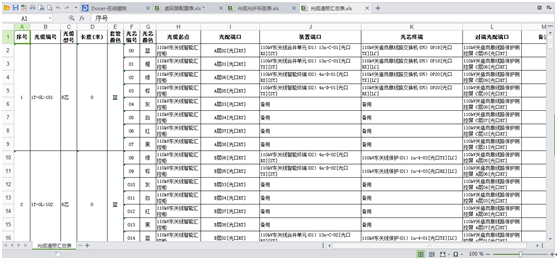

圖11：coMis智能變電站設計系統導出的光纜清冊匯總表示圖

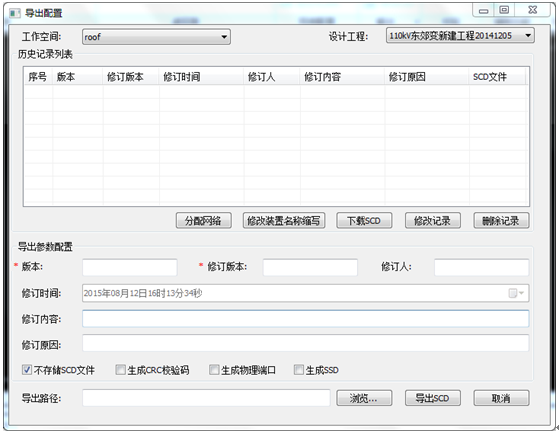

圖12：coMis智能變電站設計系統SCD導出示圖
基于繪圖功能，coMis智能變電站設計系統嵌入在AutoCAD軟件中，充分利用設計院已有資源的同時符合設計人員設計習慣。匯集廣大二次設計人員的設計需求而實現的各功能項，使用方便操作簡單，能夠快速高效的完成智能變電站的二次設計工作。
四、實施效果：
coMis智能變電站設計系統可以完成全站虛回路設計及物理回路設計、引導完成光纖組纜工作、自動生成各種報表等，通過該平臺提供的SCD文件、Excel報表、AutoCAD圖紙等資料，全面、詳細、直觀，解決了以往智能變電站設計深度不足的問題。標準的設計成果能夠及時指導變電站施工及調試，可節省大量建設工期，也便于后期進行智能變電站的檢修維護工作。通過該平臺設計并施工的110KV范家變電站有效縮短了設計工期，給變電站的早日投運做了很大貢獻，帶來了可觀的經濟效益和良好的社會效益。
五、結語：
近年來，國家電網公司及南方電網公司不斷出臺智能變電站相關的企業標準和管理規定。2014年8月國網印發了《國家電網公司關于規范智能變電站二次系統信息模型標準化管理的通知》（1068號文）、2014年12月發布了《智能變電站二次系統信息模型校驗規范》，2015年6月的《在智能變電站二次系統信息模型標準庫發布會上的講話》再次對基建部1068號文的部分內容進行了強調，要求設計單位要盡快掌握工程SCD模型配置技術，下載模型標準庫中的ICD模型文件，編制工程SCD模型文件。
山東容弗于09年著手研發的智能變電站設計軟件，使設計單位實現SCD文件的集成，提升設計人員設計能力的同時大幅提高設計工作效率、提升設計深度和設計質量。山東容弗以實現客戶利益最大化為目標，以客戶滿意為標準，為客戶提供優質產品及服務。容弗科技，用心呵護您的選擇。
